412永利皇宫网站带您了解提高数据中心建筑利用率的“黄金法则”!

随着“新基建”的发展,数据中心作为数字经济、企业数字化转型、智能AI等技术的载体,迎来了新一轮的快速增长,国内数据中心产业未来有望保持30%以上的年复合增长率。
高增长的数据中心势必带来建设用地、电力、 水资源等材料的消耗量逐年攀升,国家出台“东数西算、碳达峰、碳中和”等系列政策措施,以绿色能源供应和算力需求的大战略为支点,制定数据中心选址、布局、规划、管理的统一方针,仅依赖短期内扩大外部土地和资源的供应不仅代价高昂,且与国家的可持续发展战略相悖,因此可以通过对建筑本身进行合理的研究与优化,以达到提高数据中心建筑利用率的目的。

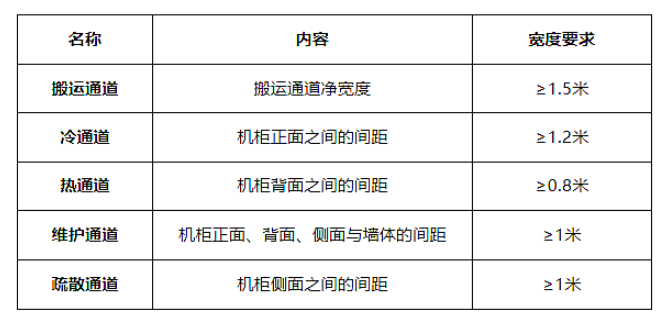

参考GB50174-2017《数据中心设计规范》第4.3.4条:
可根据单机柜功率4.4kW、6kW、8kW、12kW等不同使用需求,结合冷热通道暖通专业要求宽度,合理选择柱网:

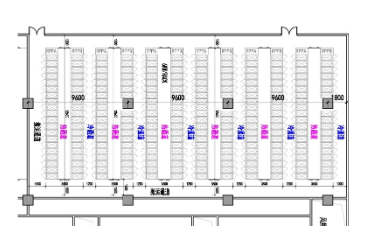

例如4.4kW-6kW/架机房柱网多选择9.6米柱距,具体详见下图

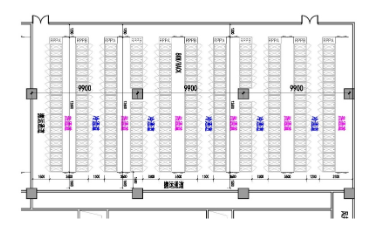

8kW/架机房根据冷通道最小宽度1.5米,柱网可为9.9米

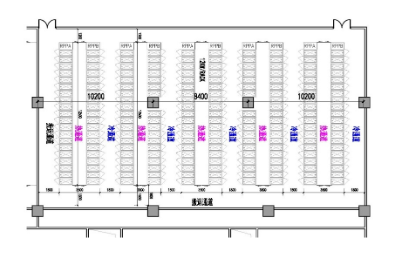

12kW/架机房根据冷通道宽度1.8米,柱网可为10.2米及8.4米相结合
综上,根据冷热通道宽度要求,合理选择柱网能有效地减少混凝土柱占用机柜空间,最直观地提高出柜率,是最基础、简单的一种方法。

数据中心建筑内包括数据机房、电力室、电池室、空调设备用房、柴油发电机房等组成部分,设计时充分考虑电力、空调制冷量、机柜数量和机柜总功率等因素,尽量做到电力资源利用最大化,同时降低PUE、WUE等指标。因此数据中心设计通常采用模块化布局,按照变压器和UPS容量推导机架总功耗、机架数量、空调设备配置, 从而形成一个标准的机房模块,模块之间进行组合形成一个机房单元,机房单元通过交通空间链接和配套用房辅助就形成了完整的建筑平面。

集约化的布局:在消防疏散等条件允许的情况下,同类型设备集中放置处理,即可减少相应空调设备备份总数量,可有效减少分开放置设备占用的建筑空间。例如总体布局中,电力室、电池室布置在建筑平面中部,贴临两侧布置数据机房,供电电缆至机房距离较短,最为合理。

具体详见下图:

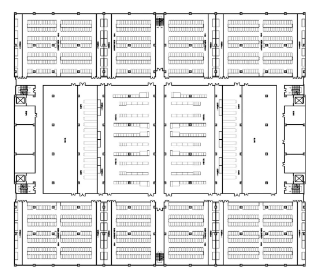

上图某数据中心平面图中电力室、电池室集中布置在建筑中间,建筑功能房间数量较少,空调等备用设备数量较少,电力电缆距离较近。

数据中心建筑在传统建筑设计中一般分为两种建筑类型即(丙二类)工业建筑和民用(公共)建筑。两种建筑类型在消防设计上存在很大的差异,具体如下:

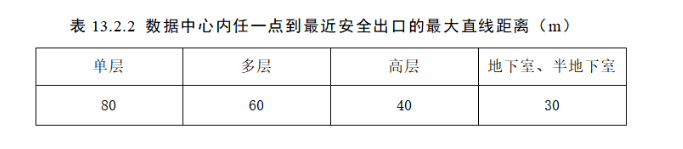

当数据中心按照厂房进行设计时,数据中心的火灾危险性分类应为丙类,数据中心内任一点到最近安全出口的直线距离不应大于表13.2.2的规定。当主机房设有高灵敏度的吸气式烟雾探测火灾报警系统时,主机房内任一点到最近安全出口的直线距离可增加50%。

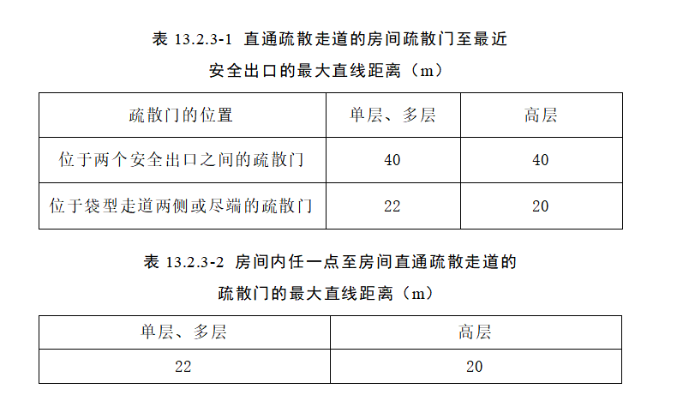

当数据中心按照民用建筑设计时,直通疏散走道的房间疏散门至最近安全出口的直线距离不应大于表 13.2.3-1的规定。各房间内任一点至房间疏散门的直线距离不应大于表13.2.3-2的规定。建筑内全部采用自动灭火系统时,采用自动喷水灭火系统的区域,安全疏散距离可增加25%。
由此可见工业建筑对疏散距离、防火分区等的要求相对宽松,更有利于大体量数据中心平面建筑布局要求,将数据中心建筑定义为工业建筑可更高效地利用建筑空间。

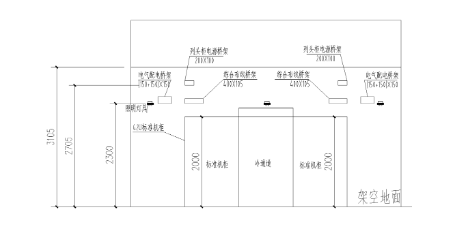

IT机房模块间机柜高度为2000~2200mm,上部设置综合布线和列头柜出线桥架,强弱电间距300mm,净高需求约3105~3400mm。
以房间级精密空调为例,标准层净高需求以IT机房模块间净高需求为准,房间级空调通常采用设置静压箱(800~1000mm高)、封闭冷(热)通道的方案,加上结构梁高约1000mm。IT机房模块间建筑空间高度需求约为如下:
静压箱:800~1000mm+结构梁(板)1000mm+机柜净高需求3105~3400mm=合计层高4900~5700mm

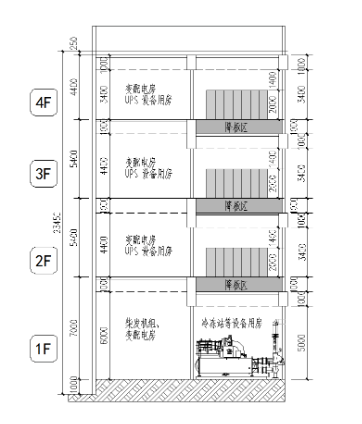

一层净高:一层净高以满足变配电房和冷冻机房净高需求为主,柴发机组设置在室的亦考虑柴发机组净高
降板区域:设备房净高5000mm+结构梁(板)1000mm+静压箱800~1000mm=合计层高6800~7000mm
非降板区域:合计层高6800~7000mm+结构梁(板)1000mm=设备房净高5800~6000mm。该区域可设置对净高要求最大的柴发机组等设备用房。
顶层层高:顶层层高由于上方无降板区域,其层高在标准层高的基础上减去静压箱层高:3900~4700mm。
层高设计因空调形式不同,而存在一定差异,可根据工程具体情况进行调整。当遇到特定规划条件时,可通过对工程层高的控制,以达到提高建筑利用率的目的。
综上,在数据中心建筑设计中,当工艺要求和投资受控时,可通过合理选择柱网、优化房间功能布局、选择合理建筑类型、优化层高等不同方式,在有限的物理空间内最大化提升数据中心利用率,助力数据中心基础设施的高效发展建设。
