412永利皇宫网站在行动：数据机房给排水及消防系统改造的全面指南（一）

第一节 数据机房给排水改造要求

1、数据机房是为电子信息设备提供运行环境的场所，需安装多种IT设备，并保持24小时连续运行。数据机房业务中断有可能导致重大经济损失，因而数据机房建筑对其基础设施的可靠性、安全性要求较高。

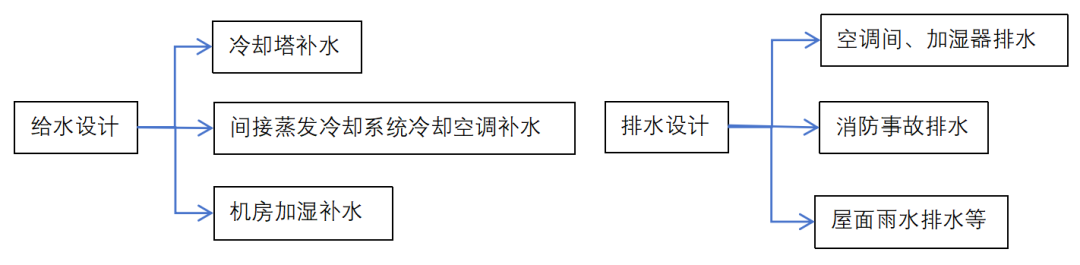

2、数据机房给排水设计包括给水设计、循环冷却水系统设计、排水设计。其中与机房工艺相关的给水、排水设计内容随项目不同而不同。这取决于各项目业主对机房工艺的不同要求。
3、数据机房给排水设计除满足国家和地方现行规范外，还需满足机房工艺专业提出的要求。
第二节 间接蒸发冷却空调设备给排水改造

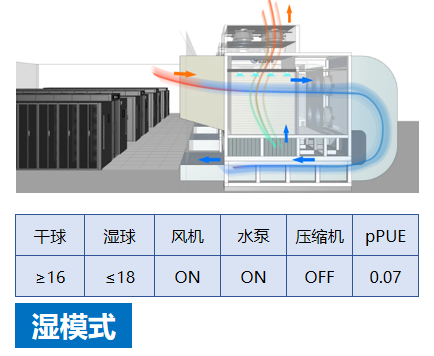

1、用水要求：借助喷淋水蒸发降低室外进风温度，进一步利用自然冷源，通过循环喷水即可实现送风温度满足机房要求。

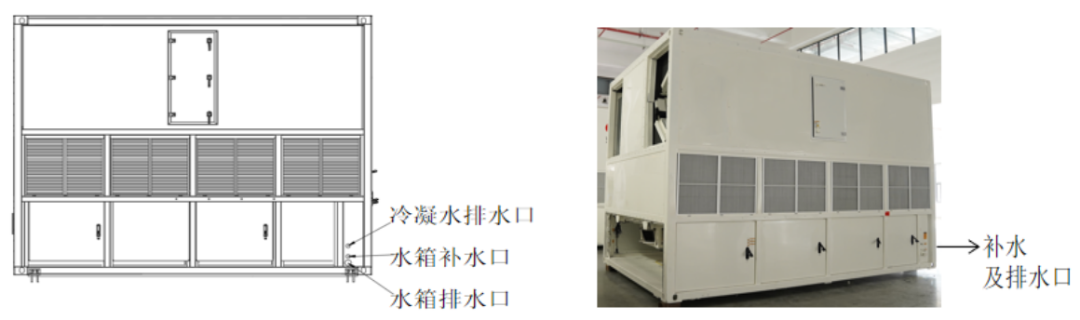

2、AHU间接蒸发冷却节能机组给排水点位示意图：

3、AHU间接蒸发冷却节能机组给水采用双路环状供水，接空调设备处加设阀门。排水管道贴地敷设，引至就近地漏处。排水立管单独设置，不得与雨水管道合用。加湿器废水就近单独设置排水立管，排水管道布置应满足GB50174-2017《数据中心设计规范》第12.1.3条相关给排水管道不应布置在电子信息设备上方的要求。加湿器、地漏应设置在相应位置的挡水围堰内， 挡水围堰高度通常按照200mm计算。
以某数据中心给排水管线改造为例，如下图所示：

第三节 风冷列间精密空调机组给排水改造
1、列间精密空调冷凝水排水采用合流排至就近地漏的方法，此地漏可同加湿器排水地漏合用。加湿器位置处单独设置立管。
2、机房改造中，地漏的设置尤为重要。《数据中心设计规范》GB50174-2017第12.2.3条规定，主机房和辅助区设有地漏时，应采用洁净室专用地漏或自闭式地漏，无水封地漏下应加设水封装置，水封深度不小于50mm，并应采取防止水封损坏和反溢措施。

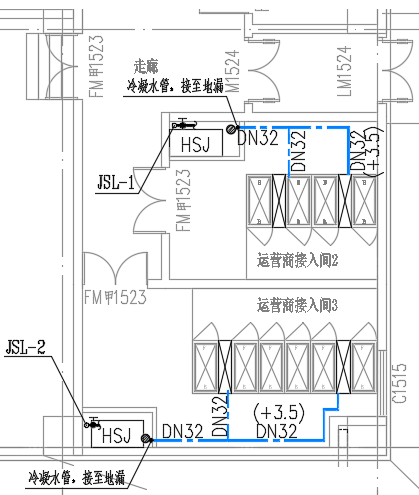

案例如下图：

第四节 冷却塔给排水改造要点分析
1、为考虑补水的安全性，补水管成环状布置，接入冷塔的补水管加装阀门。
2、冷塔的排水单独设置立管，排放至室外污水管网，依据详见GB50015-2019《建筑给水排水设计标准》第3.11.18 条循环冷却水系统排水应排入室外污水管网，不得直接排入雨水管道。
3、数据机房冷却塔常年运行，对于严寒地区，必须采取有效措施防止冻结。1）出屋面冷却水管、冷却塔补水管设电伴热保温，冷却塔水槽中安装电加热棒，保证水槽内的水在停机时都不会结冰，电伴热按消防负荷供电。
2）在严寒地区，冷却塔排水应通过室内排水管道直接排至室外下水道，出屋面排水管也应设电伴热保温。

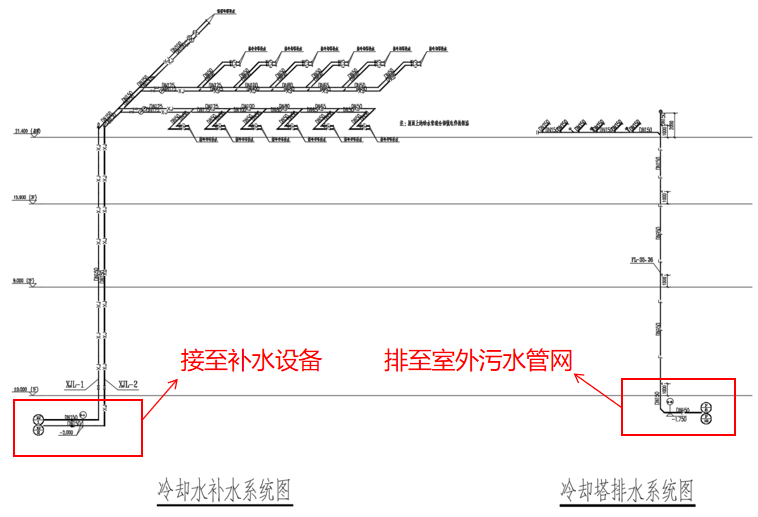

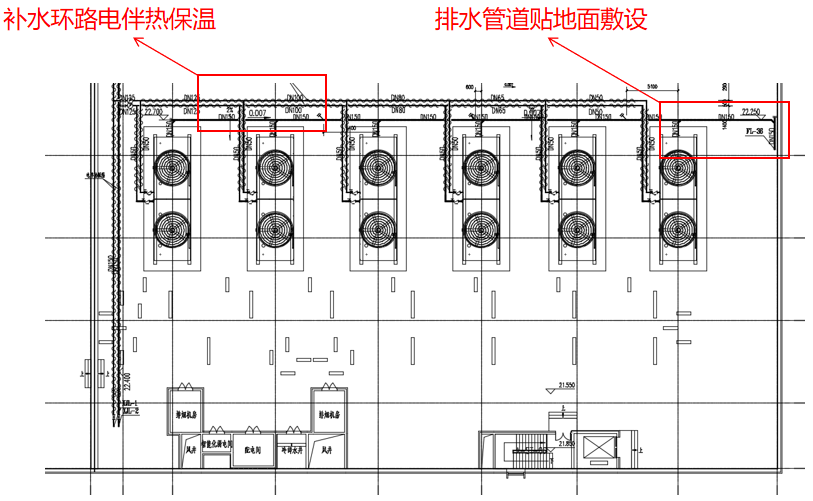

案例如下图：
